آشکارساز حرکتی دیجیتال کانفیادو

MX3

آشکارساز حرکتی PIR دو‌المانه برای فضای داخلی؛ با برد 10 متر، پوشش 100 درجه و امکان نصب روی دیوار یا سقف.

آشکارساز حرکتی MX3 کانفیادو

حرکت را تا 10 متر و در زاویه 100 درجه تشخیص می‌دهد.

MX3 با پوشش چندلایه، تحرک افراد را در فضای داخلی از نزدیک تا انتهای محدوده می‌بیند.

نمای بالا
10 m100°2.5 m5 m7.5 m10 m
نمای جانبی
2.2 m02.5 m5 m7.5 m10 m
10 mبرد تشخیص
100°زاویه پوشش
2.2 mارتفاع نصب

اتصال ساده به ورودی Zone

خروجی هشدار MX3 به یکی از ورودی‌های سیمی AV64 Plus یا ZI82 Plus وصل می‌شود.

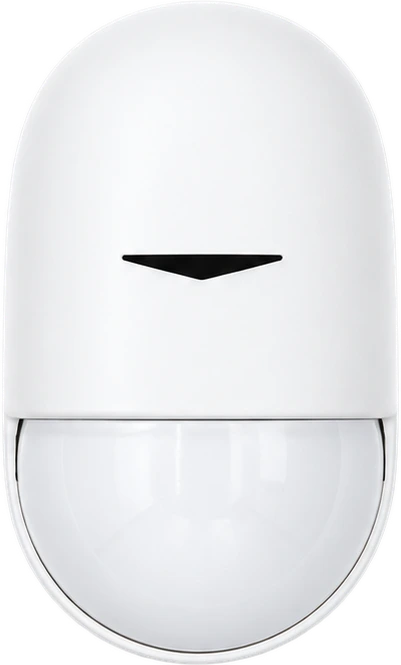

آشکارساز MX3
MX3آشکارساز حرکتی
سیم‌کشی به Zone
خروجی هشدار، تمپر و تغذیه
کنترل پنل AV64 Plusماژول ZI82 Plus
AV64 Plus / ZI82 Plusورودی Zone سیمی
خروجی هشدارنرمال‌کلوز، Solid State
تمپر ضد‌دست‌کاریباز شدن درب گزارش می‌شود
تغذیه 10–15 VDCاز خروجی تغذیه پنل

کاربرد و شرایط نصب

MX3 برای فضاهای داخلی مناسب است و با انتخاب درست محل نصب، بهترین عملکرد را دارد.

  • نصب روی دیوار یا سقف

    با پایه مخصوص، هم روی دیوار و هم روی سقف نصب می‌شود.

  • حساسیت قابل تنظیم

    چهار سطح حساسیت با دیپ‌سوییچ و جبران خودکار دمای محیط.

  • دور از عوامل مزاحم

    دور از منابع گرما، نور مستقیم خورشید، مانع فلزی و نویز الکترومغناطیسی.

مشخصات فنی

  • نوع سنسور

    Dual Element PIR

  • پردازش

    Digital Motion Detection + ATC

  • برد تشخیص

    10 m × 10 m

  • زاویه پوشش

    100°

  • ارتفاع نصب

    2.2 m

  • حساسیت

    4 سطح با دیپ‌سوییچ

  • خروجی هشدار

    N.C., Solid State, 28 VDC, 100 mA

  • خروجی تمپر

    N.C., 28 VDC, 150 mA Max

  • دمای کاری

    -10 °C to 50 °C

  • ابعاد و وزن

    56 × 94 × 45 mm · 54 g

  • تغذیه ورودی

    10–15 VDC

  • جریان مصرفی

    20 mA Max
