سنسور دما

T60

سنسور دمای PT100 برای تشخیص بالا رفتن دما در محفظه‌های فلزی؛ با سه آستانه‌ی 40، 55 و 70 درجه.

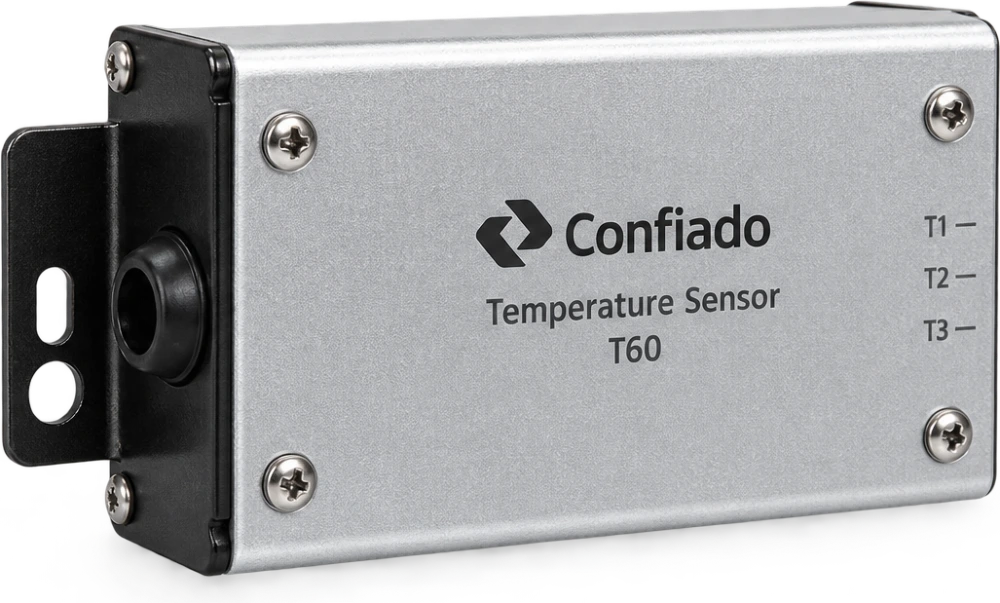

سنسور دمای T60 کانفیادو

برش گاوصندوق را همان لحظه گزارش می‌دهد.

با داغ‌شدن دیواره در اثر هوابرش، T60 به آستانه‌ی انتخاب‌شده می‌رسد و خروجی هشدار را فعال می‌کند.

PT100نوع سنسور
40 / 55 / 70 °Cآستانه‌های هشدار
3 عددنشانگر LED

اتصال ساده به ورودی Zone

خروجی هشدار T60 به یکی از ورودی‌های سیمی AV64 Plus یا ZI82 Plus وصل می‌شود.

سنسور دمای T60
T60سنسور دما
سیم‌کشی به Zone
خروجی هشدار، تمپر و تغذیه
کنترل پنل AV64 Plusماژول ZI82 Plus
AV64 Plus / ZI82 Plusورودی Zone سیمی
خروجی هشدارنرمال‌کلوز، Solid State
تمپر ضد‌دست‌کاریباز شدن درب گزارش می‌شود
تغذیه 10–15 VDCاز خروجی تغذیه پنل

کاربرد و شرایط نصب

T60 برای تشخیص بالا رفتن دما در محفظه‌های فلزی مانند تابلو و باکس تجهیزات طراحی شده است.

  • محفظه‌های فلزی

    روی بدنه‌ی محفظه نصب می‌شود تا افزایش دما را به‌سرعت تشخیص دهد.

  • انتخاب دمای بحرانی

    با جامپر T1 ،T2 یا T3 یکی از دماهای 40، 55 یا 70 درجه را انتخاب کنید.

  • نصب با پد سیلیکونی

    محل نصب باید تمیز و بدون برآمدگی باشد تا انتقال حرارت هرچه سریع‌تر انجام شود.

مشخصات فنی

  • نوع سنسور

    PT100

  • آستانه‌های هشدار

    40 °C / 55 °C / 70 °C

  • انتخاب آستانه

    جامپر T1 / T2 / T3

  • سنسور خارجی

    دارد (جامپر EXT SENS)

  • نشانگر LED

    3 عدد، متناظر با آستانه

  • خروجی هشدار

    N.C., Solid State, 28 VDC, 100 mA

  • منطق رله

    COM و NC در حالت عادی متصل؛ در هشدار قطع

  • خروجی تمپر

    N.C., 28 VDC, 150 mA Max

  • تغذیه ورودی

    10–15 VDC

  • جریان مصرفی

    20 mA Max

  • ابعاد

    104 × 50 × 21 mm

  • وزن

    80 g
